자동차부품 충격시험 의뢰 전 필수 체크리스트 | 시험 준비부터 성적서 발급까지
배터리, 에어백, 안전벨트 등 자동차부품의 안전성을 검증하기 위해서는 관련 규격과 시험 목적에 맞는 충격시험이 필요합니다.
하지만 시험 대상이나 조건을 충분히 검토하지 않은 상태에서 의뢰하면 장비 셋업과 시험 일정이 지연되거나 추가 비용이 발생할 수 있습니다.
이번 콘텐츠에서는 자동차부품 충격시험을 의뢰하기 전 확인해야 할 5가지 준비사항과 시험 유형별 준비자료, 시험 진행 절차를 정리했습니다.
📌 충격시험 의뢰 전 핵심 체크리스트
① 시험 목적과 대상 부품, 적용 규격 확인
② 도면 및 CAD 파일 준비 여부 확인
③ 충격 방향·시험 속도·G값·페이로드 등 조건 정리
④ 배터리 시험 시 SOC 설정 여부 확인
⑤ 희망 일정 및 추가 요청사항 공유
충격시험 의뢰 전 확인할 5가지
Check 01. 시험 목적과 대상 부품을 명확히 정리하세요
가장 먼저 확인해야 할 사항은 어떤 규격에 대응하기 위한 시험인지, 시험 대상 부품은 무엇인지 정의하는 것입니다. 시험 목적과 대상이 명확하면 시험센터에서도 시험 시나리오와 장비 설정을 효율적으로 설계할 수 있습니다.
| 확인 사항 | 작성 예시 |
|---|---|
| 시험 규격 및 목적 | UN ECE R100 기계적 충격시험 대응 |
| 시험 대상 부품 | EV 배터리 모듈 |
| 최대 페이로드(kg) | 시험품 및 지그의 총중량 확인 |
| 발급 필요 서류 | KOLAS 공인시험성적서 필요 여부 |
Check 02. 도면 및 CAD 파일 준비 여부를 확인하세요

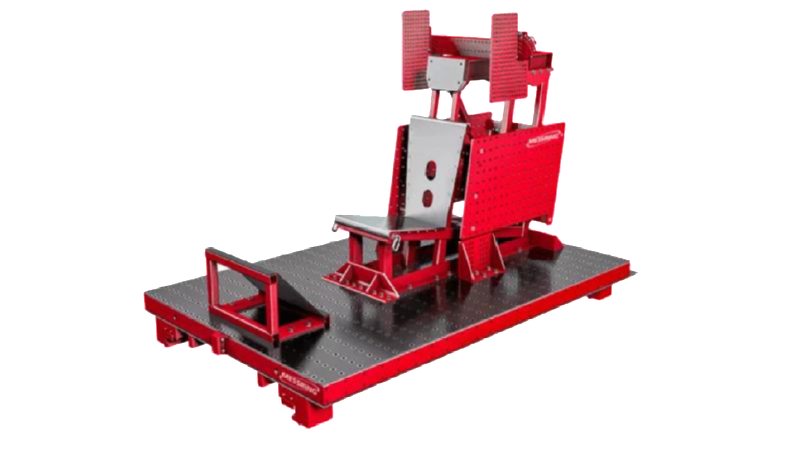

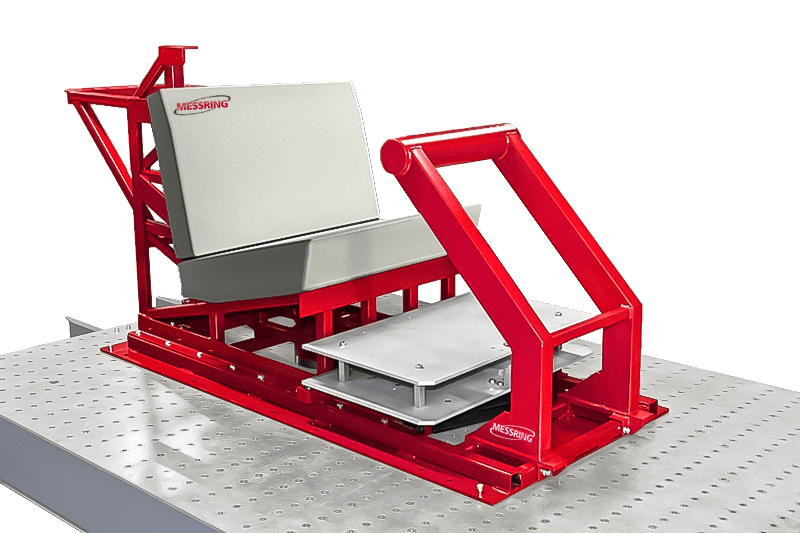

시험 대상 부품을 슬레드 장비에 탑재할 수 있는지, 장비에 안전하게 고정할 수 있는 구조인지 사전에 검토해야 합니다. 이때 부품 도면이나 고정부 위치가 표시된 CAD 파일이 필요할 수 있습니다. 관련 자료를 미리 준비하면 시험용 지그 제작 및 장착성 검토에 소요되는 시간을 줄이는 데 도움이 됩니다.
 |  |
 |  |
지그 제작이나 샘플 장착성 검토가 필요한 경우, 시험센터에서 고객사에 도면 및 CAD 파일을 요청할 수 있습니다.
TIP. 도면과 CAD 파일은 모든 시험 의뢰에 필수인 것은 아닙니다. 시험품의 구조와 장착 방식에 따라 준비 여부를 협의하면 됩니다.
Check 03. 시험 조건을 구체적으로 정리하세요
충격시험은 시험 목적과 규격에 따라 정면·측면·후면 등 충격 방향과 시험 속도(km/h), 가속도(G), 하중(kg) 등의 조건이 달라집니다. 시험 조건이 명확할수록 장비 설정 오류를 줄이고 시험 준비를 효율적으로 진행할 수 있습니다.
| 확인 사항 | 작성 예시 |
|---|---|
| 충격 방향 | 정면 |
| 목표 속도 | 52km/h |
| 목표 가속도 | 40G ±5 |
| 최대 페이로드 | 500kg |
Check 04. 배터리 시험이라면 SOC 설정 여부를 명시하세요
전기차 배터리 시험에서는 SOC(State of Charge, 충전 상태) 설정이 중요한 시험 조건 중 하나입니다. UN ECE R100에 따른 시험에서는 시험 대상 REESS의 충전 방식과 적용 시험 조건에 따라 요구되는 SOC 수준을 확인해야 합니다. 시험 의뢰 시 필요한 SOC와 충방전 작업의 수행 여부를 함께 전달하면 시험 준비 과정을 보다 원활하게 진행할 수 있습니다.
 |  |  |

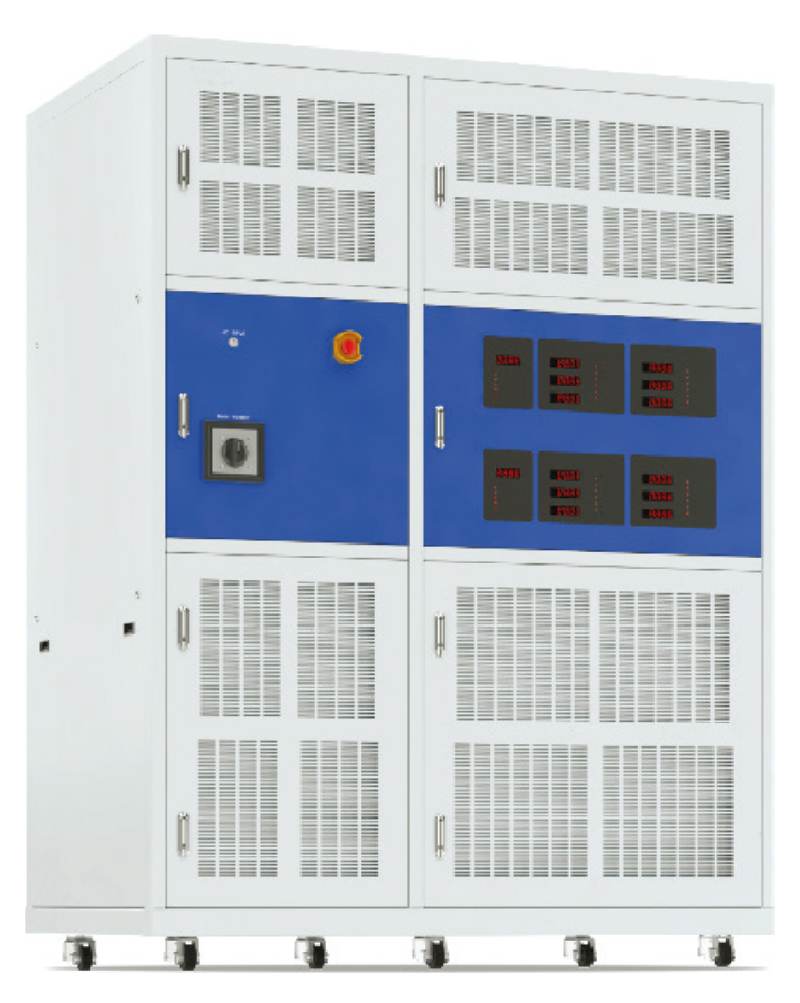

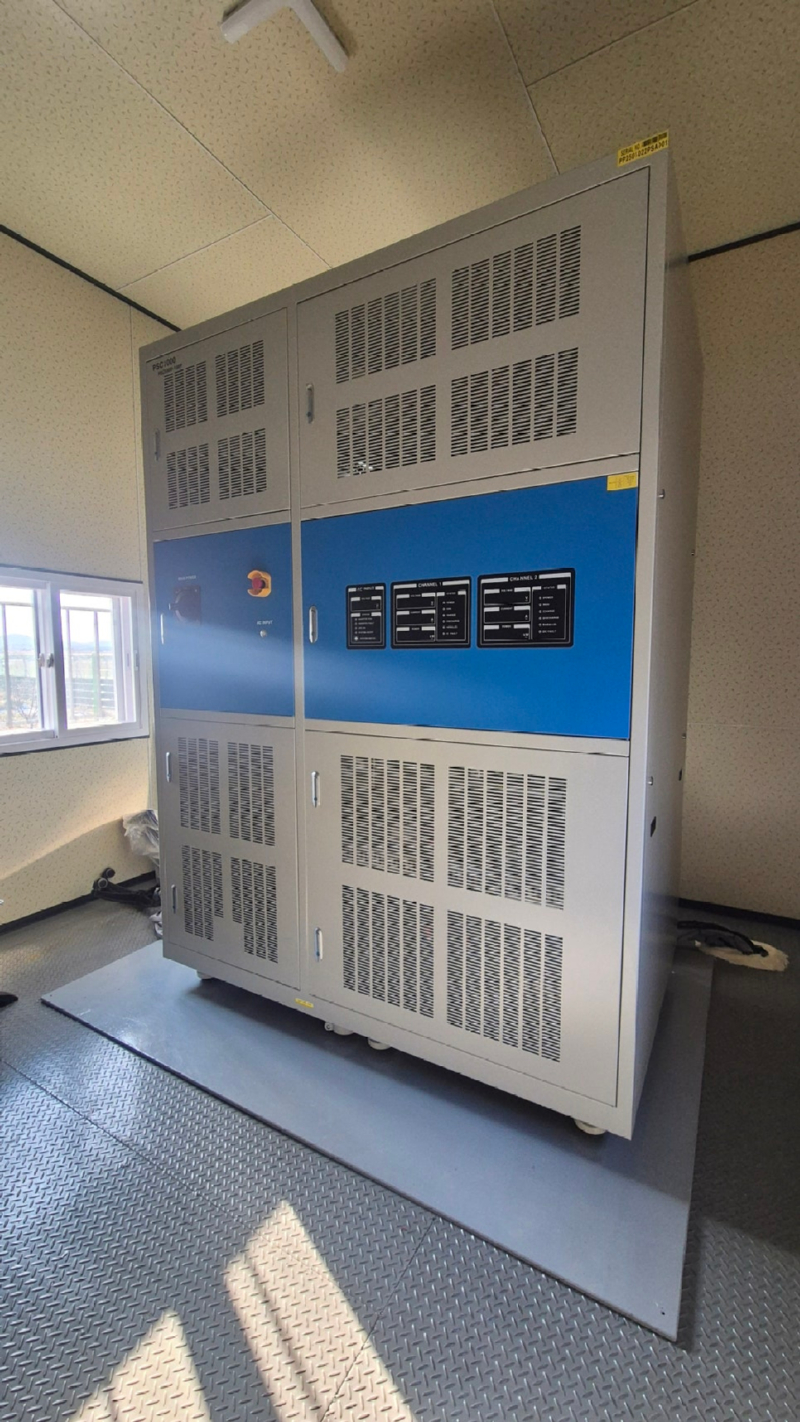

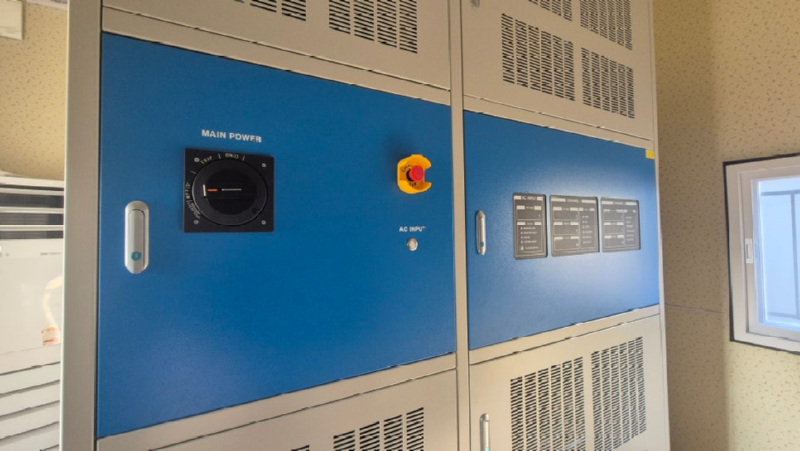

이즈소프트 자동차부품 충격시험센터는 충방전기(Pack Cycler)를 보유하고 있어 시험 전 SOC 설정부터 충격시험 수행, 시험 후 안전 방전까지 연계하여 대응할 수 있습니다.
Check 05. 희망 일정과 추가 요청사항을 공유하세요
시험 희망일과 요청사항을 사전에 전달하면 장비 가용 일정과 시험 준비에 필요한 사항을 검토하여 일정을 조율할 수 있습니다. 고속카메라 영상이나 특정 양식의 시험성적서 등 추가 자료가 필요한 경우에도 의뢰 단계에서 함께 알려주시면 좋습니다.
| 확인 사항 | 작성 예시 |
|---|---|
| 시험 희망일 | 6월 둘째 주 |
| 추가 요청사항 | 고속카메라 촬영 영상, 시험성적서 양식 등 |
시험 유형별로 알아두면 좋은 준비사항
시험을 원활하게 진행하기 위해서는 적용 규격과 대상 부품의 종류를 먼저 확인해야 합니다. 특히 배터리 시험과 안전벨트·좌석·에어백·유아용 카시트 시험은 준비해야 할 조건에 차이가 있습니다.
CASE 01. 배터리 시험을 준비하는 경우
배터리 시험에서는 시험 조건과 장착 중량, 시료 크기 외에도 SOC 설정 여부를 확인해야 합니다.
| 항목 | 항목 설명 | 작성 예시 |
|---|---|---|
| 시험 조건 | G값 및 충격 지속시간(Duration Time) | 60g / 45ms |
| 무게(kg) | 시험 대상 중량(지그 + 시료) | 500kg |
| 시료 크기 | 시험 장비 장착 가능 여부 판단 | 900 × 600 × 400mm |
| SOC 설정 | 충방전 여부 및 목표 충전 상태 | 필요 / 95% 설정 요청 |
| 희망 일정 | 시험 가능 일정 확인 | 6월 셋째 주 희망 |
TIP. 이즈소프트 자동차부품 충격시험센터에서는 시험 전 SOC 설정이 가능하므로, 고객사가 외부에서 충전 상태를 별도로 설정해야 하는 부담을 줄일 수 있습니다.

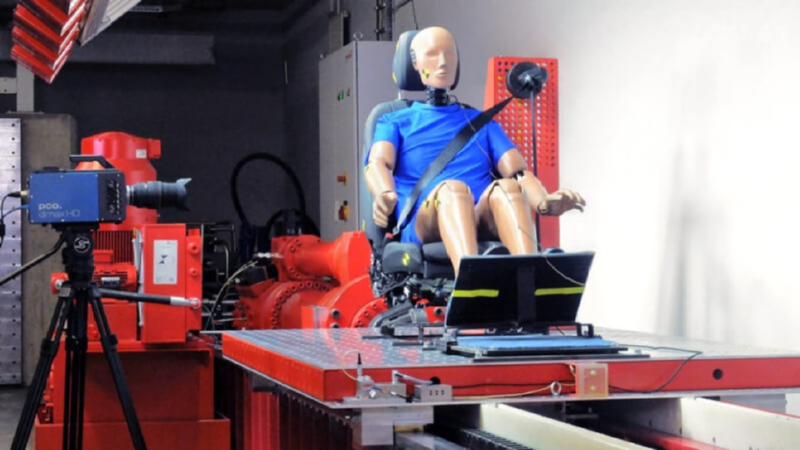

CASE 02. 안전벨트·좌석 시트·에어백·유아용 카시트 시험을 준비하는 경우
안전벨트와 좌석 시트, 에어백, 유아용 카시트 시험에서는 적용 규격과 시험품의 장착 조건, 중량, 크기 및 시험 희망 일정을 함께 확인해야 합니다.
| 항목 | 항목 설명 | 작성 예시 |
|---|---|---|
| 시험 조건 | 적용 시험 규격 | UN ECE R16 |
| 무게(kg) | 시험 대상 중량(지그 + 시료) | 500kg |
| 시료 크기 | 슬레드 탑재 가능 여부 판단 | 900 × 600 × 400mm |
| 희망 일정 | 시험 가능 일정 확인 | 6월 셋째 주 희망 |

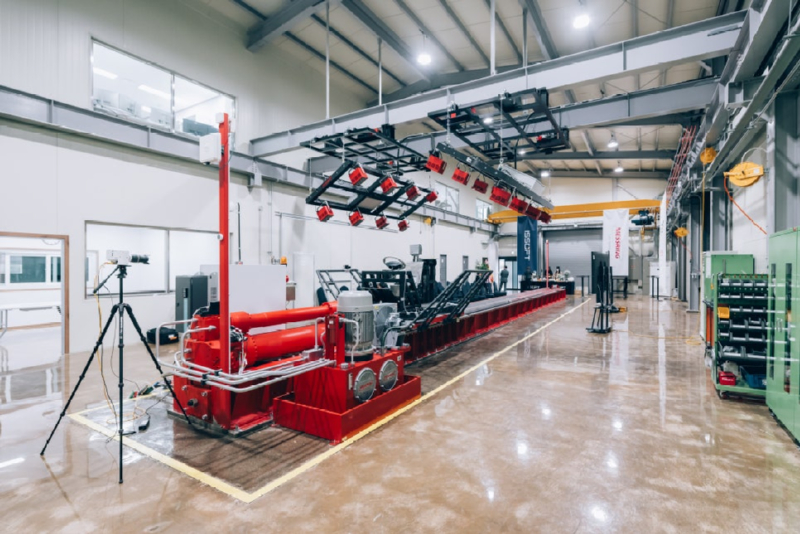

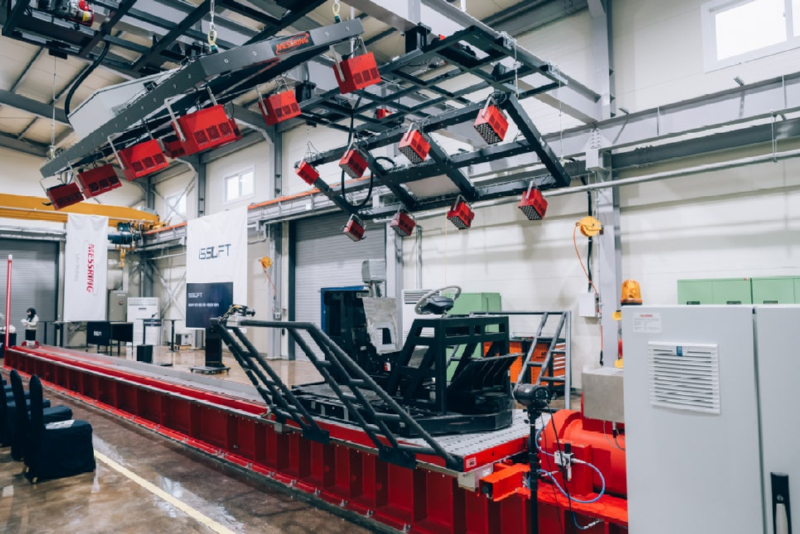

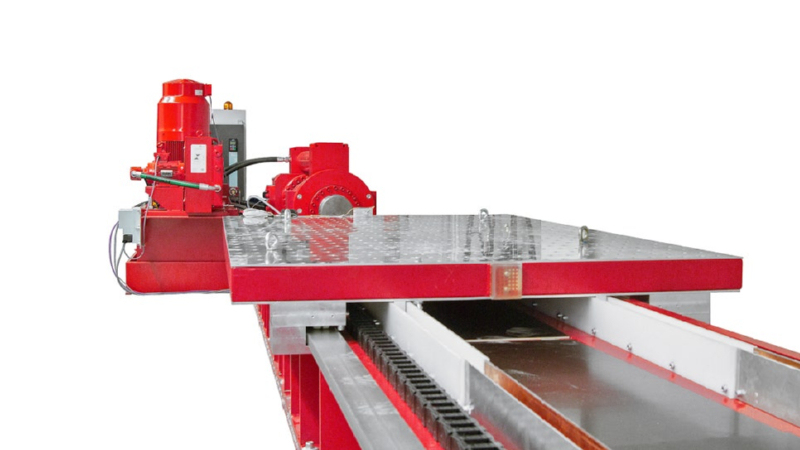

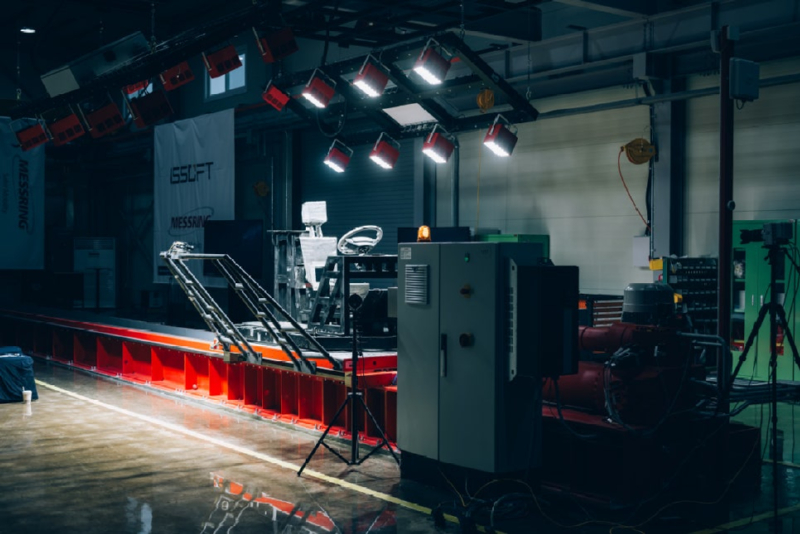

TIP. 이즈소프트 자동차부품 충격시험센터에는 MESSRING의 슬레드 시험장비 CIS(Compact Impact Sled)가 설치되어 있습니다. KATRI 및 KCL과 동일한 슬레드 시험기를 활용해 시험 환경을 제공합니다.
자동차부품 충격시험 진행 프로세스

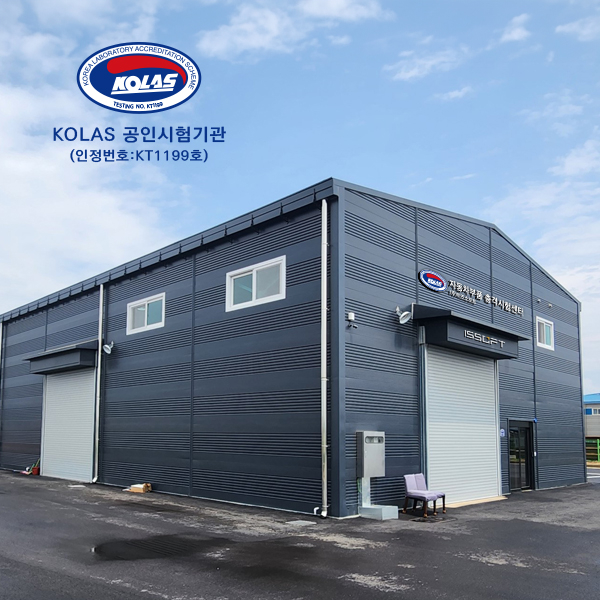

이즈소프트 자동차부품 충격시험센터는 시험 접수부터 시험 설계, 시험 수행, 데이터 분석, 결과 보고까지 단계별 절차에 따라 시험을 진행합니다. 시험 일정은 통상 1~2주 내 조율하며, 긴급 시험의 경우에도 장비 가용 일정과 시험 조건을 검토해 대응합니다.
 |  |  |
 |  |
| 시험 진행 단계 | 단계별 진행 내용 |
|---|---|
| STEP 01. 시험 접수 | 시험 대상 및 조건 검토, 일정 협의 |
| STEP 02. 시험 설계 | 시험 장비 세팅 |

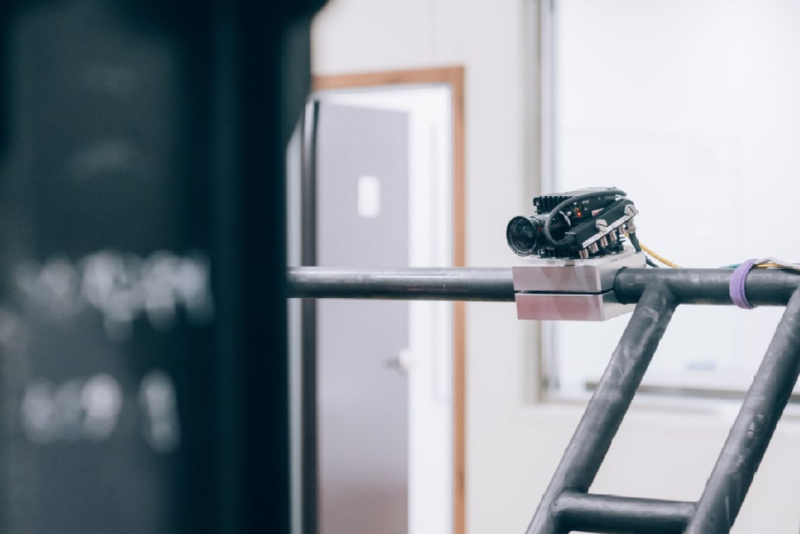

| STEP 03. 시험 진행 | 시험 수행 및 영상 촬영 |
| STEP 04. 데이터 분석 | 시험 결과 데이터 추출 및 분석 |
| STEP 05. 결과 보고 | KOLAS 인정 범위에 해당하는 시험의 공인시험성적서 발급 및 시험 데이터 제공 |
