구동축전지 안전성 시험 | KMVSS 침수시험과 UN ECE R100 기계적 충격시험까지
전기차 배터리의 안전성을 확보하기 위해서는 충돌 시 발생하는 충격과 침수 등 다양한 위험 조건에 대한 검증이 필요합니다.
이즈소프트 자동차부품 충격시험센터는 구동축전지 기계적 충격시험 분야의 KOLAS 공인시험기관으로, 배터리 충격시험과 국내 기준에 따른 침수시험을 위한 설비를 갖추고 있습니다.
이번 콘텐츠에서는 구동축전지(REESS)의 정의와 주요 기계적 시험 항목을 살펴보고, UN ECE R100 기계적 충격시험과 KMVSS 침수시험의 평가 방법을 알아보겠습니다.
📌 콘텐츠 3줄 요약
🔸 구동축전지(REESS)는 전기차 주행에 필요한 전기에너지를 저장·공급하는 시스템으로, 차량 안전성과 밀접하게 연관되어 있습니다.
🔸 배터리의 기계적 안전성을 평가하기 위해 충격·낙하·압착·진동 등 다양한 시험 방법이 활용됩니다.
🔸 이즈소프트 자동차부품 충격시험센터는 구동축전지 기계적 충격시험 KOLAS 인정과 충격·침수시험 설비를 기반으로 배터리 안전성 평가를 지원합니다.
구동축전지(REESS)란?
구동축전지(REESS, Rechargeable Electrical Energy Storage System)는 전기자동차(EV)나 하이브리드 차량(HEV, PHEV 등)의 주행에 필요한 전기에너지를 저장하고 공급하는 시스템입니다. 리튬이온 배터리가 대표적으로 사용됩니다.
| 구분 | 주요 내용 |
|---|---|
| 정의 | 차량 구동에 필요한 전기에너지를 저장하고 공급하는 시스템 |
| 주요 구성 | 배터리 셀(Cell), 모듈(Module), 팩(Pack), 배터리 관리 시스템(BMS) |
| 관련 기준 | UN ECE R100 : 차량 추진을 위한 전기에너지를 저장하는 충전식 에너지 저장 시스템 관련 규정 KMVSS : 국내 자동차 및 자동차부품 안전기준과 구동축전지 안전성시험 관련 기준 |
구동축전지 기계적 시험이란?
구동축전지 기계적 시험은 외부에서 물리적인 힘이 가해졌을 때 배터리 시스템이 얼마나 안전하게 반응하는지 평가하는 시험입니다. 전기차 배터리는 주행 중 충격이나 진동 등에 노출될 수 있으며, 사고 상황에서는 높은 하중이나 구조적 변형이 발생할 수 있습니다. 이러한 조건에서 배터리의 안전성을 확인하기 위해 다양한 기계적 시험 방법을 활용합니다.
| 시험 종류 | 시험 목적 및 평가 내용 |
|---|---|
충격시험 Mechanical Shock Test 이즈소프트 수행 시험 | 규정된 가속도(G)와 지속시간 동안 충격을 가해 배터리의 구조적·열적 안전성을 평가 |
낙하시험 Drop Test | 자유낙하에 따른 물리적 손상과 안전성 확인 |
압착시험 Crush Test | 규정된 하중으로 압착했을 때 배터리의 손상, 누액, 발화 및 폭발 여부 확인 |
진동시험 Vibration Test | 장시간 진동에 따른 고정부 손상 및 배터리 내부 구조의 이상 여부 평가 |
실제 시험에서는 배터리 셀의 온도 변화, 전압, 절연저항 등을 측정해 시험 전후의 상태를 분석합니다. 주요 평가 목적은 외부 충격이나 변형이 발생했을 때 전해질 누출, 발화, 폭발 등의 위험이 발생하는지 확인하는 것입니다. 고전압 배터리 시스템은 물리적 손상으로 인해 전기적·열적 위험이 발생할 수 있으므로 체계적인 안전성 검증이 필요합니다.

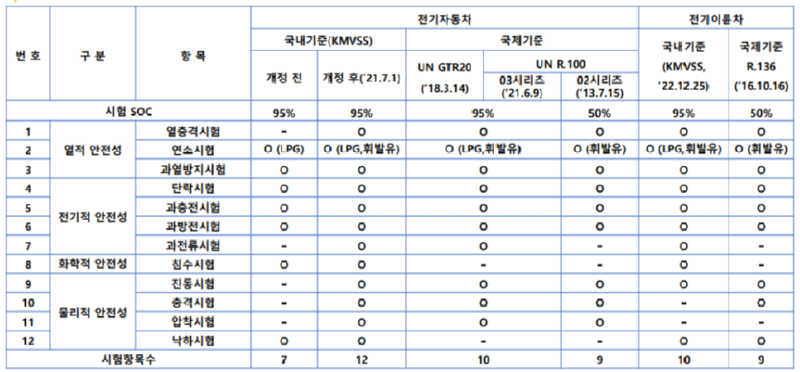

국내·국제 구동축전지 안전기준 비교
자료 출처 : 한국교통안전공단 자동차안전연구원, 「미래 모빌리티 시대의 배터리 안전기준」
구동축전지 충격시험과 침수시험은 어디서 진행할 수 있나요?
① 국내 최초 구동축전지 기계적 충격시험 KOLAS 공인시험기관

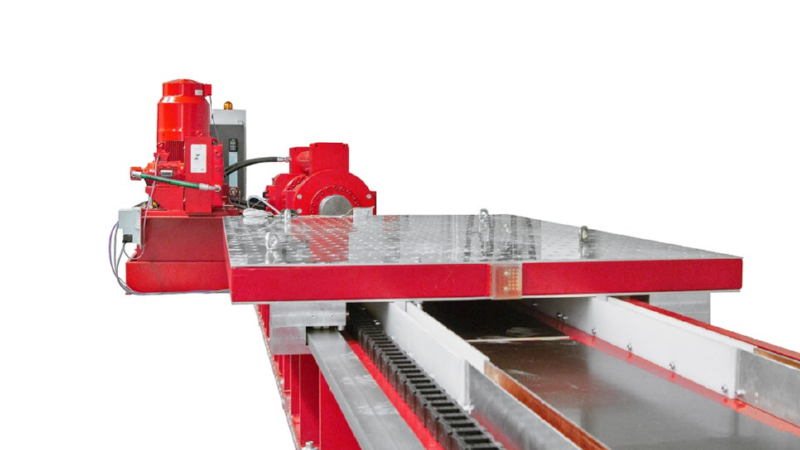

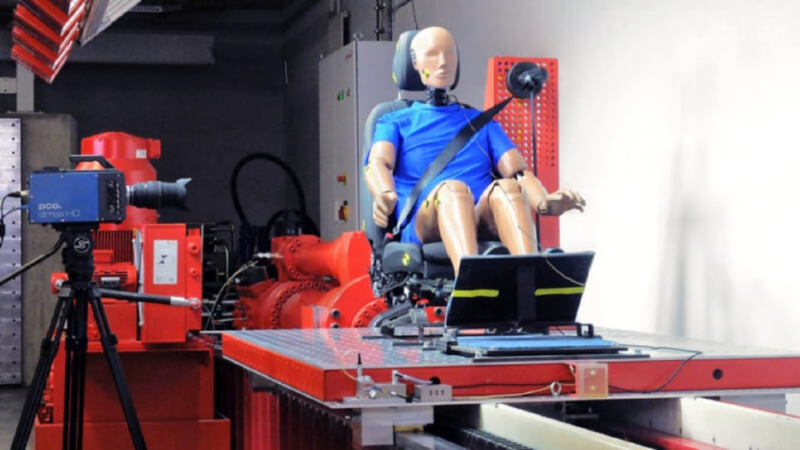

배터리 충격시험은 고가속도 슬레드 시험 설비와 고전압 배터리에 대응할 수 있는 안전 인프라가 필요합니다.
 |  |
이즈소프트 자동차부품 충격시험센터는 국내 최초로 구동축전지 기계적 충격시험 분야의 KOLAS 공인시험기관(인정번호 KT1199)으로 인정받았습니다. KS Q ISO/IEC 17025에 따른 시험 역량 및 품질관리 체계를 갖추고 있으며, UN ECE R100에 대응하는 기계적 충격시험을 수행합니다. 슬레드 시험 설비와 계측 장비, 배터리 충방전기를 활용해 구동축전지 안전성 평가를 지원합니다.
② KMVSS 구동축전지 침수시험

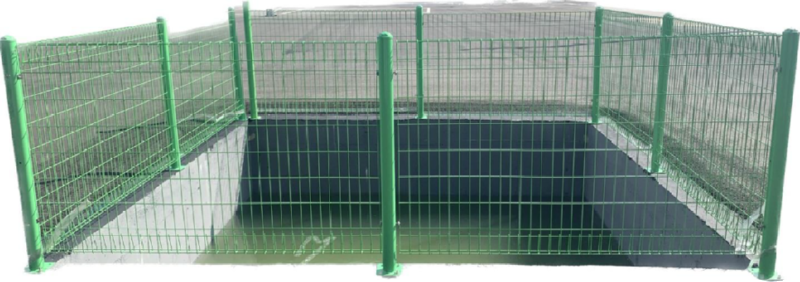

이즈소프트 자동차부품 충격시험센터는 가로 4m × 세로 4m × 높이 1.5m 규모의 대형 침수조를 자체 보유하고 있습니다. 이를 통해 국내 구동축전지 안전성시험 기준에 따른 침수시험을 진행할 수 있습니다. KMVSS 침수시험은 구동축전지를 염수에 완전히 침수시켜 일정 시간 경과 후 배터리의 안전성을 확인하는 시험입니다.
침수시험에서는 구동축전지의 완전 침수 조건을 유지하고, 시험 중·후 발생할 수 있는 이상 상태를 관찰해야 합니다. 충분한 크기의 침수조와 배터리 안전 대응 설비는 시험을 안정적으로 수행하기 위한 중요한 요소입니다.
| 시험 조건 | 세부 내용 |
|---|---|
| 적용 기준 | 국내 구동축전지 안전성시험 기준(KMVSS) |
| 침수조 크기 | 가로 4m × 세로 4m × 높이 1.5m |
| 염수 농도 | 0.6mol/L NaCl 수용액 |
| 침수 조건 | 완전 침수 상태로 1시간 이상 유지 |
| 평가 항목 | 누액, 발화, 폭발 등 시험품의 이상 여부 확인 |
