제품 특징

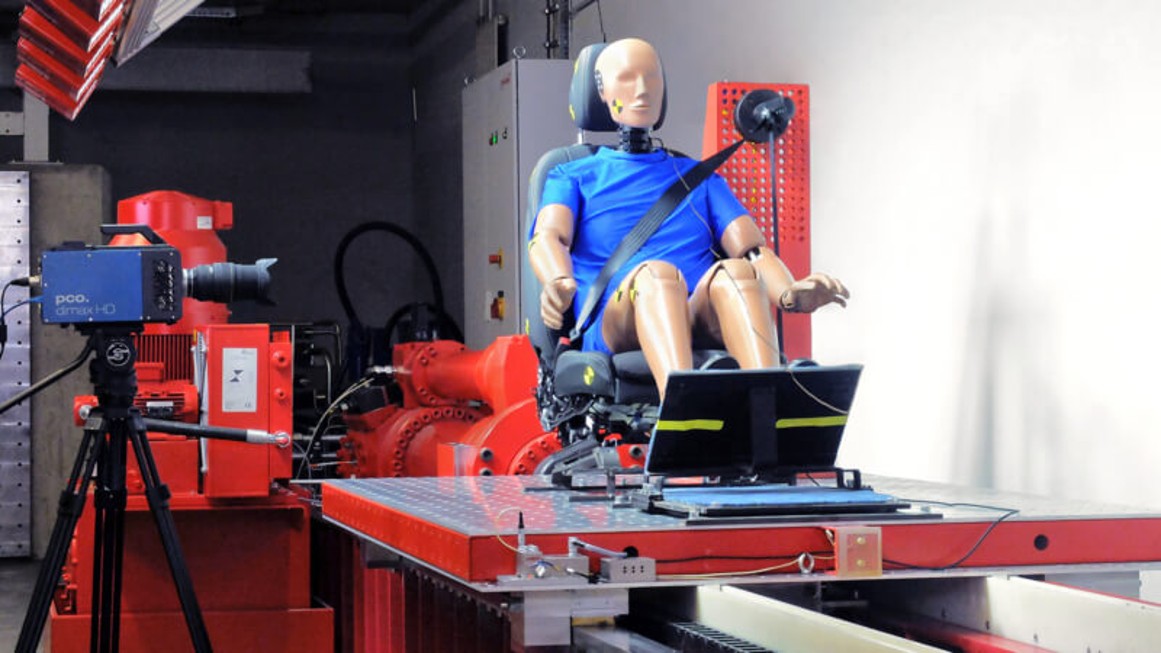

SLED TESTING
슬레드 시험 설비
MESSRING 슬레드 시험 설비는 정밀한 가속·감속 시험을 비파괴 방식으로 수행합니다. 안전벨트, 차량 시트, 어린이용 카시트, 항공기 시트, 배터리를 통제된 조건에서 시험할 수 있습니다.
가속 시험은 CIS 시스템으로, 감속 시험은 HydroBrake 시스템으로 수행하며, 두 시스템 모두 재현성 높은 비파괴 결과로 차량 부품을 효율적으로 분석할 수 있도록 지원합니다.
DECELERATION
감속 슬레드 시험
핵심 장비: HydroBrake · M=SLED · M=SLED Modular · M=BRAKE
ACCELERATION
가속 슬레드 시험
핵심 장비: CIS Compact Impact Sled + 조명 · 고속카메라 · DAQ
DECELERATION SLED TESTING
감속 슬레드 시험
기존 충돌시험장에 MESSRING HydroBrake를 통합하면 고정밀 감속 슬레드 시험을 위한 강력한 플랫폼이 구성됩니다. 다양한 슬레드 시험 픽스처, M=SLED Modular, M=BRAKE 등 옵션 장비로 활용 범위를 넓혀 폭넓은 시험 요구에 대응할 수 있습니다.

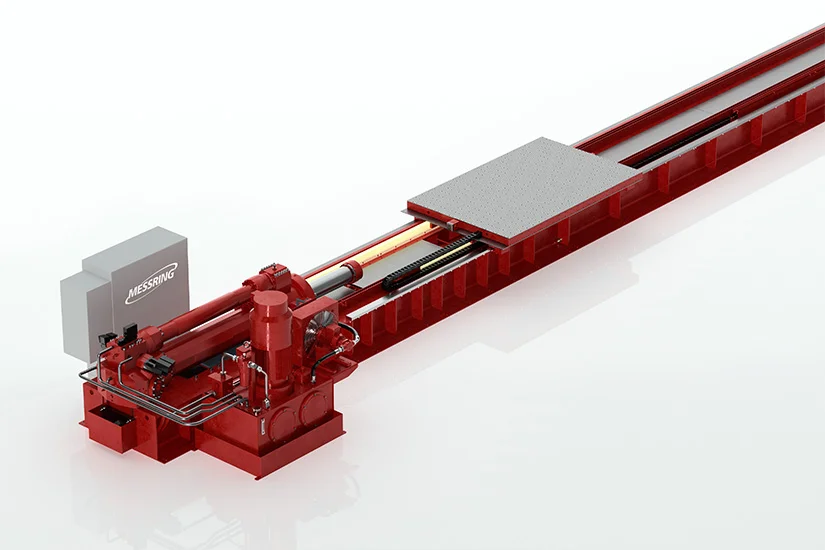

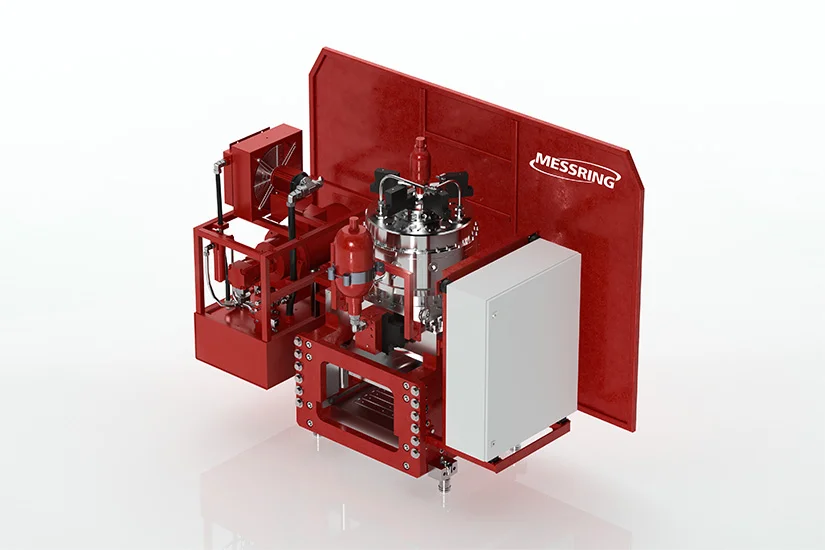

01 | HydroBrake
하이드로브레이크
복잡한 충돌 펄스를 비파괴 방식으로 재현하는 유압식 프로그래머블 슬레드 감속 시스템입니다.
주요 특징
 | 모든 표준 부품 시험은 물론 복잡한 충돌 펄스까지 수행 |
| 초기 피크(Initial Peak) 방지 |
| 감속 펄스와 속도 곡선 모두 우수하게 재현 |
| 높은 정확도 |
| 기존 충돌시험장에 통합 가능 |

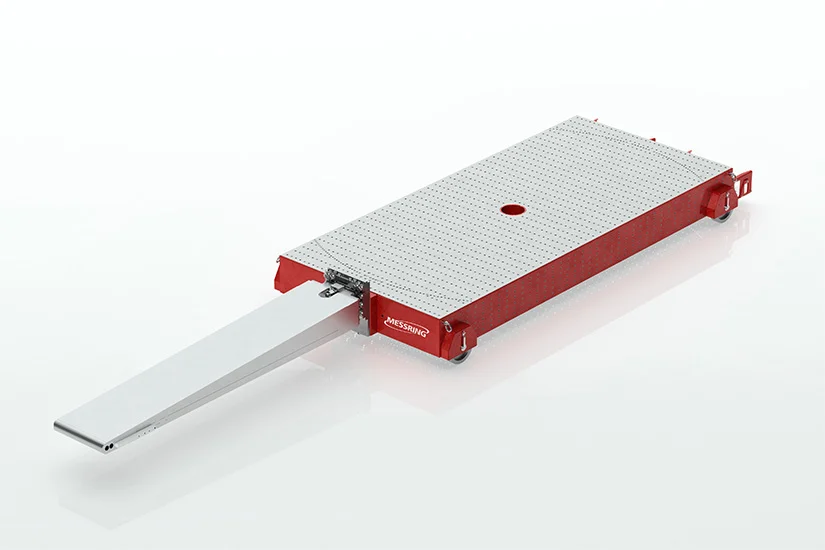

02 | M=SLED
M=SLED 시험 슬레드
비파괴 감속 시험을 위한 시험 슬레드입니다.
주요 특징
| MESSRING HydroBrake, 벤딩 바(Bending Bar), PU 튜브 브레이크 등 다양한 브레이크 시스템과 호환 |
| 트랙 레일 가이드 방식으로 부드러운 주행 |
| 바퀴별 개별 높이 조절로 안정적인 주행 확보 |
| 카메라 마운트 등에 활용할 수 있는 측면 플랜지면 |
| 후면에 계측 장비 장착면 제공 |

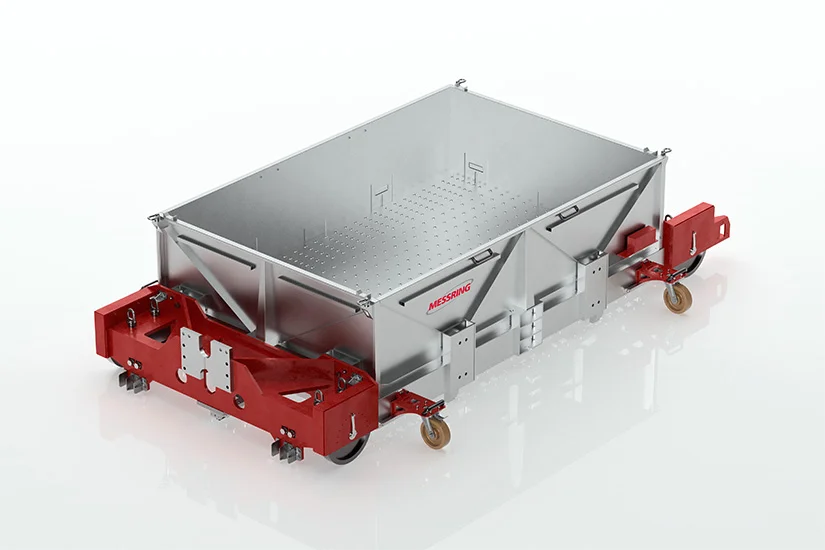

03 | M=SLED Modular
M=SLED 모듈러
슬레드 플랫폼을 교체할 수 있는 비파괴 감속 시험용 시험 슬레드입니다.
주요 특징
| 모듈형 설계로 다양한 용도와 시험 시나리오에 유연하게 대응 |
| MESSRING HydroBrake, 벤딩 바(Bending Bar), PU 튜브 브레이크 등 다양한 브레이크 시스템과 호환 |
| 트랙 레일 가이드 방식으로 부드러운 주행 |
| 슬레드 플랫폼 90° 단위 회전 — 시험체 방향과 플랫폼을 손쉽게 변경 |
| 후면에 계측 장비 장착면 제공 |
| 옵션: 안전한 배터리 시험을 위한 침수형 탱크 |

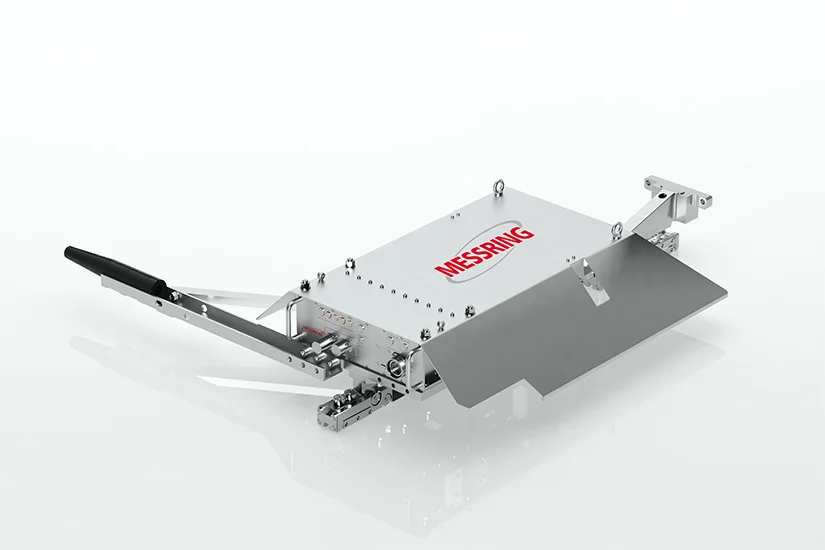

04 | M=BRAKE
M=BRAKE 충돌 전 감속 시스템
MicroTrack 레일 가이드 방식의 충돌 전(Pre-crash) 감속 시스템으로, 현실적인 탑승자·차량 데이터 분석을 지원합니다. 구동 시스템 브레이크를 보조하며, 차량 또는 슬레드 뒤에 장착되어 정확한 제동 동작을 구현합니다.
주요 특징
| 프로그래밍 가능한 제동 프로파일로 현실적이고 점진적인 감속 구현 |
| 트레일링 케이블로 연결된 온보드 제어 유닛 |
| 서보 제어 방식 |
| 내충격 설계 |
ACCELERATION SLED TESTING
가속 슬레드 시험
MESSRING CIS는 빠른 비파괴 부품 시험을 위한 컴팩트 임팩트 슬레드로, DAQ·조명·카메라 등을 포함한 턴키 시스템으로 제공됩니다. 시트, 안전벨트, 어린이용 카시트, 배터리, 에어백을 효율적으로 시험하도록 설계되었으며, 작은 설치 면적과 빠른 설치, 높은 시험 처리량을 갖췄습니다.
05 | CIS Compact Impact Sled
CIS 컴팩트 임팩트 슬레드
안전벨트, 시트, 어린이용 카시트, 배터리, 에어백 등 차량 부품을 비파괴 방식으로 시험하는 서보 유압식 가속 슬레드 시스템입니다.
18 m × 2.2 m
최소 설치 면적
약 3주
일반적인 설치 기간
10분 미만
시험 간 소요 시간
주요 특징
| 특수 기초 공사 불필요 — 일반 산업용 바닥에 설치 |
| 데이터 수집 시스템, 조명 등 다양한 구성 요소 완전 통합 |
| 출고 전 공장에서 사전 시운전 완료 |
| 마모 없는 브레이크 시스템으로 유지보수 비용 최소화 |

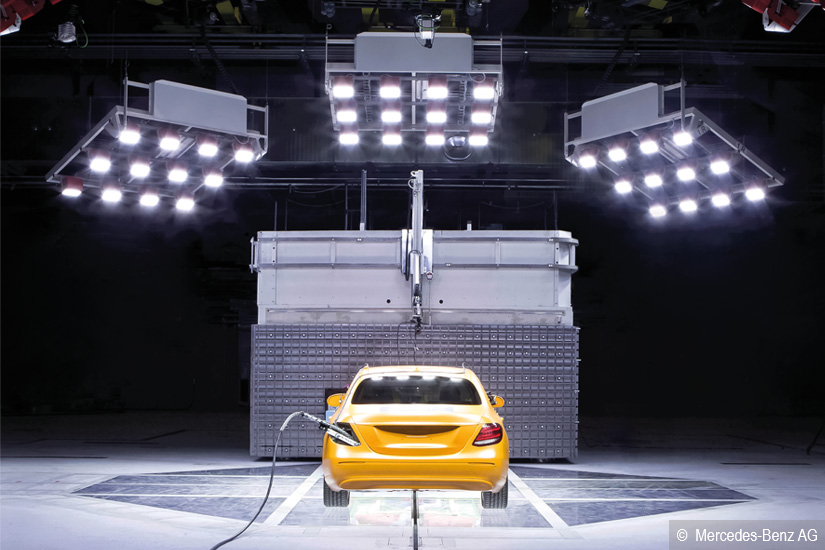

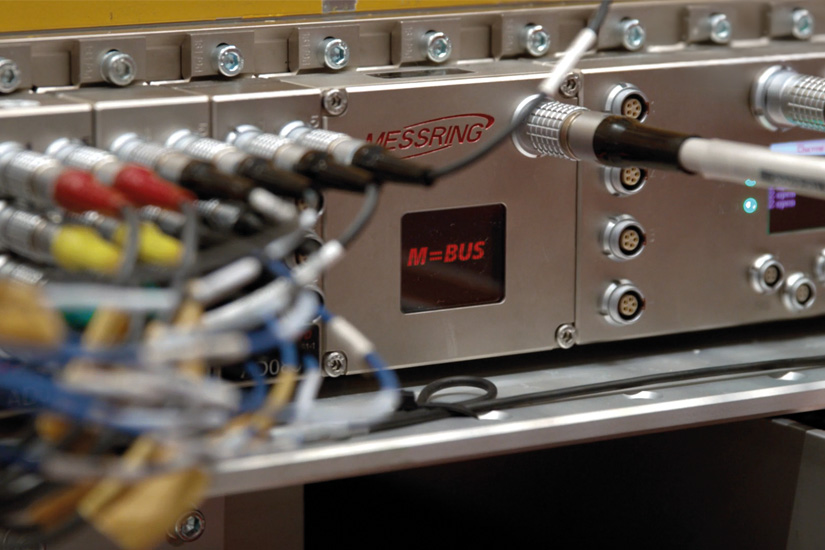

06 | Lighting · Camera · DAQ
조명 · 고속카메라 · 데이터 수집 시스템
슬레드 시험 결과의 품질을 좌우하는 조명, 고속카메라, 데이터 수집·센서 시스템을 함께 구성할 수 있습니다.

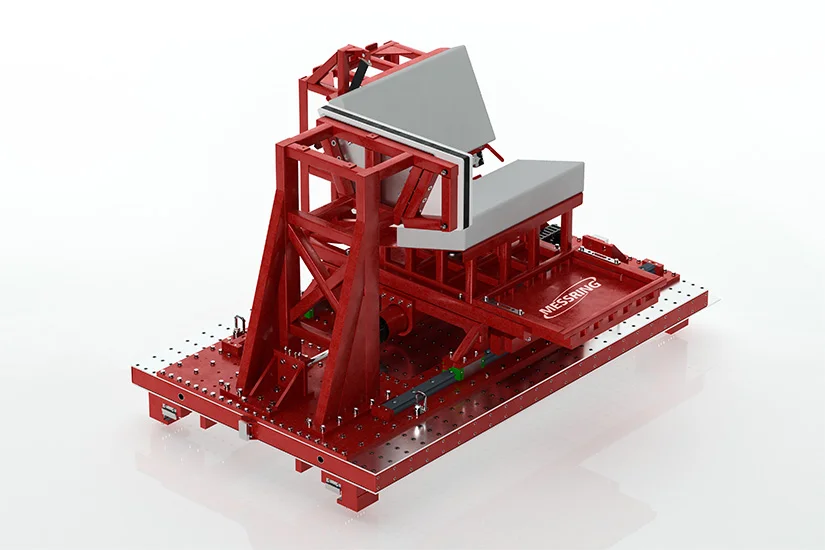

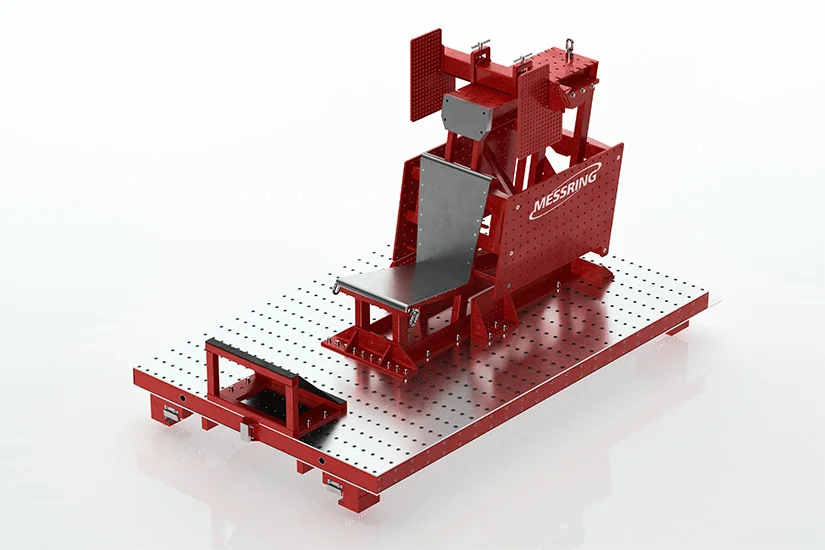

SLED TEST FIXTURES

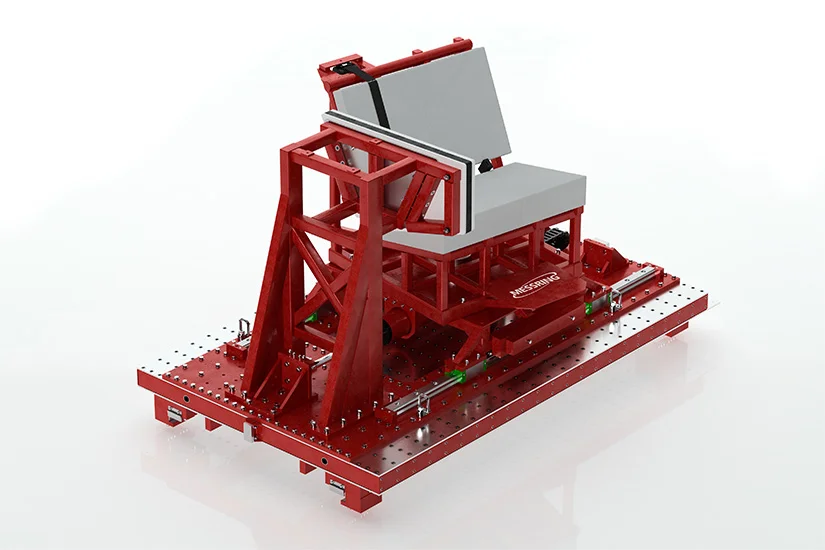

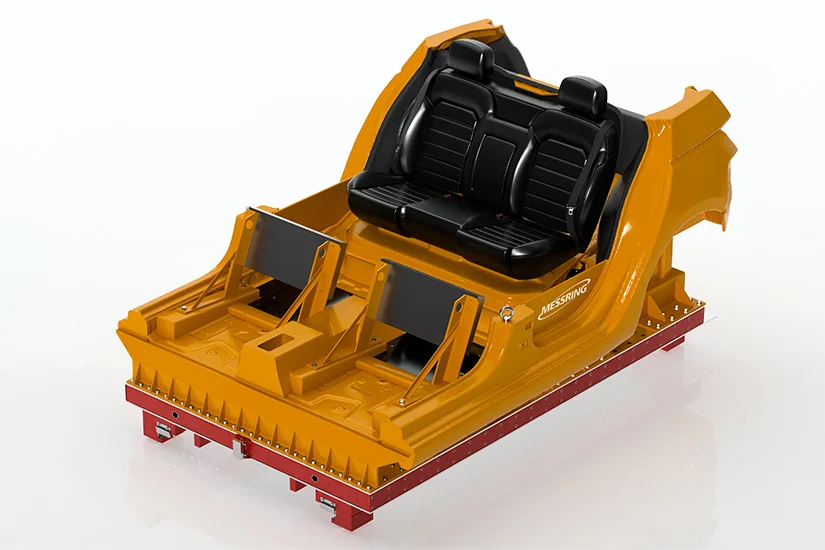

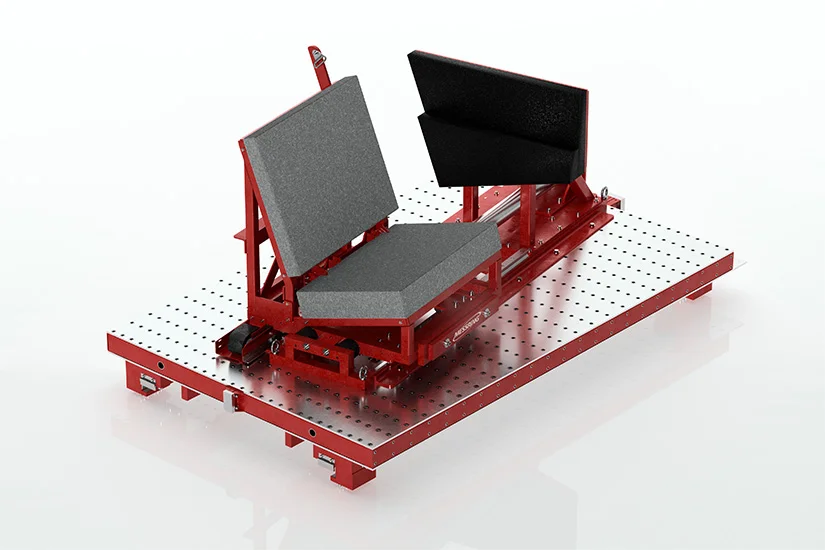

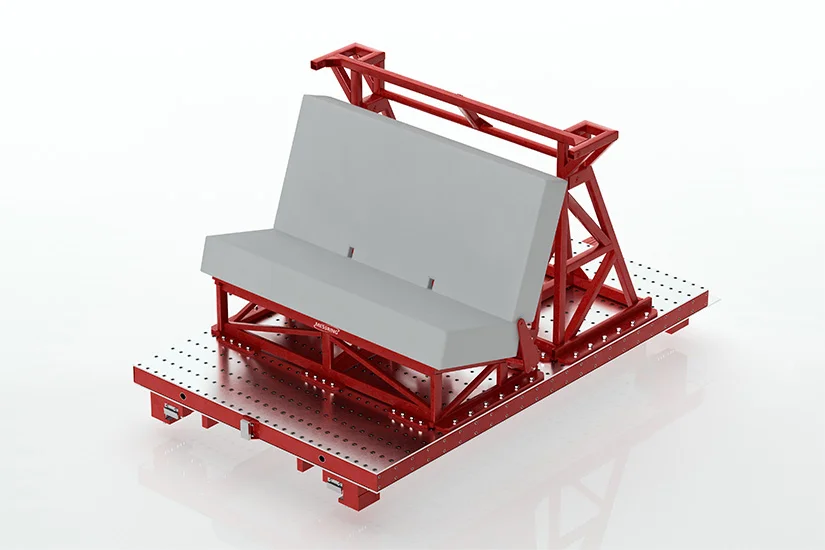

슬레드 시험 픽스처
시험 요구사항에 따라 다양한 슬레드 시험 픽스처를 제공합니다. 표준 시험용 단순 모듈부터 특수 부품·차량 부품용 복합 구성까지 갖추고 있으며, UN ECE R, FMVSS, ADAC 등 국제 기준을 준수해 신뢰성 있고 재현 가능한 기준 시험을 수행할 수 있습니다.
