푸시로드 변위 센서

푸시로드 변위 센서

Displacement Sensor

푸시로드 변위 센서 WY-45는 슬라이딩 전위차계 방식의 소형 변위 센서로, 차량 충돌시험을 비롯한 다양한 변위 측정에 적용됩니다. 슬라이딩 부품의 움직임에 따른 저항 변화를 전기 신호로 변환해 변위를 측정하며, 변위와 저항 변화율 사이의 우수한 선형성을 갖췄습니다. 측정 범위 45 mm, 0.3 N 미만의 낮은 푸시력, 10 kHz 이상의 빠른 응답, 100 g 이상의 내충격 성능을 제공하며, LEMO 커넥터와 Dallas ID는 선택 사항입니다.

문의하기

제품 특징



01  |  WY-45 Displacement Sensor

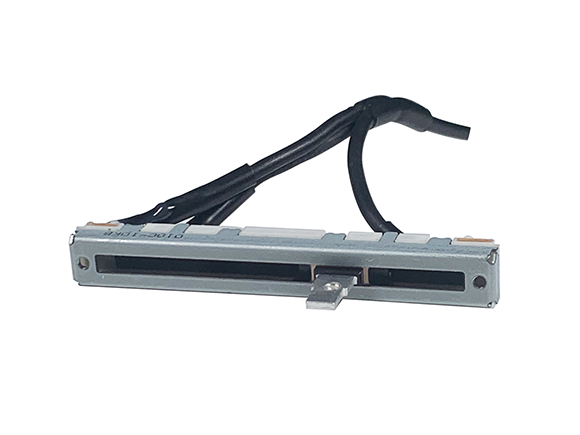

푸시로드 변위 센서 WY-45

푸시로드 변위 센서 WY-45는 주로 슬라이딩 전위차계로 구성되어 있습니다. 슬라이딩 부품이 움직일 때 전위차계의 저항이 그에 따라 변화하며, 변위는 저항 변화율과 좋은 선형 관계를 갖습니다. 옴의 법칙을 통해 전기 신호로 변환된 후 변위 측정이 이루어질 수 있습니다.

주요 특징

푸시로드(Push rod) 방식 변위 센서
소형으로 설치가 쉬움
다양한 변위 측정 및 차량 충돌시험에 적용
측정 범위 45 mm
낮은 푸시력과 빠른 응답
내충격 100 g 이상
WY-45 데이터시트 다운로드 (PDF)

Specification (5V, 25℃)

NameUnitValue
Rangemm45
Push forceN<0.3
Non-Linearity%FS<0.1
ResponsekHz>10
Warmupms<50
ExcitationVDC2~15
Input ResistancekΩ10
Anti-Shockg>100 (3ms)
Insulation Res.MΩ>100
Opera. Temp.℃-10~60
Store Temp.℃-40~100
Material/Metal body

Wire length default 8m;

Connector and ID as required. LEMO Connector is optional;

Sensor type: Full bridge (signal- and excitation- is short as default), and shunt is not selected.

Sensitivity: 22.2 (mV/V)/mm or 11.1 (mV/V)/mm.

Dimension


Wires Define

ColorSignal
RedExcitation+
BlackExcitation-
GreenSignal+
WhiteSignal-
ShieldConnector Case
