제품 특징

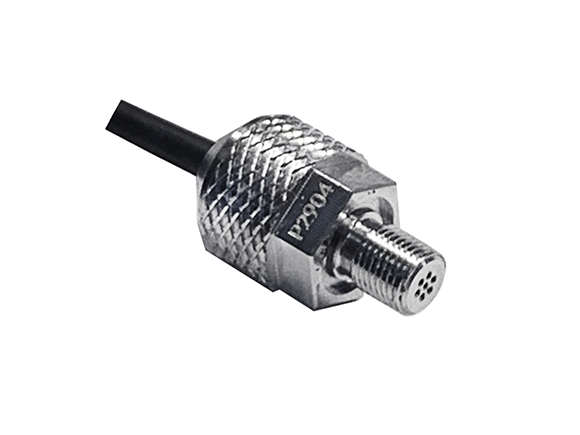

01 | AP500K Pressure Sensor
압력 측정 센서 AP500K
압전 저항 효과를 기반으로 하는 압력 센서 AP500K는 주변 온도가 0이며 풀 브리지 회로를 포함합니다. 서로 다른 기압을 측정하여 저항이 변경되고, 저항 차이에 따라 전압 신호가 변환될 수 있습니다. 합리적인 MEMS 프로세스는 센서의 선형성 성능과 안정성을 향상시킵니다. 센서에는 기본 길이 8m의 내마모성 케이블이 포함되어 있습니다. LEMO 커넥터와 Dallas ID는 선택 사항입니다.
주요 특징
 | 동적 공기 게이지 압력 측정에 적합 |
| 소형, M5×0.5 장착 |
| 측정 범위 절대압 500 kPa |
| 응답 시간 0.1 ms 미만 |
| 내충격 100 g 이상 |
Technical Specification (5V, 25℃)
| Name | Unit | Value |
|---|---|---|
| Meas. Range | kPa | 500 |
| Over Load | kPa | 750 |
| Non-linearity | %FS | ±0.5 |
| Response Freq. | kHz | DC-10 |
| Offset | mV | <50 |
| Warm Up | ms | <50 |
| Excitation Voltage | VDC | 5 |
| Power Current | mA | <10 |
| Anti-Shock | g | >100 |
| Isolation | MΩ | >100 |
| Operation Temp. | ℃ | -20~70 |
| Storage Temp. | ℃ | -40~125 |
| Case Material | / | Stainless Steel |
| Weight | grams | 2.5 |
| Dimension | mm | 18.8×11.0 |
Default Cable Length 8m;
Connector and ID as required;
Other mounting screws are optional.
Drawing Reference
Wire Assignment
| Color | Signal |
|---|---|
| Red | Excitation+ |
| Black | Excitation- |
| White | Signal- |
| Green | Signal+ |
| Shield | Connector Case |

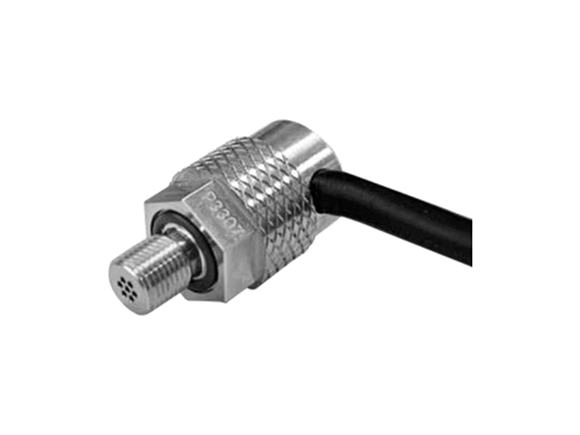

02 | AP50KL Pressure Sensor
압력 측정 센서 AP50KL
주변 온도에서 0인 압전 저항 효과를 기반으로 하는 압력 센서 AP50KL에는 풀 브리지 회로가 포함되어 있습니다. 서로 다른 기압을 측정하여 저항이 변경되고, 저항 차이에 따라 전압 신호가 변환될 수 있습니다. 합리적인 MEMS 프로세스는 센서의 선형성 성능과 안정성을 향상시킵니다. 센서에는 기본 길이 8m의 내마모성 케이블이 포함되어 있습니다.
주요 특징
| 동적 공기 게이지 압력 측정에 적합 |
| 소형, M5×0.5 장착 |
| 측정 범위 50 kPa, 과부하 150% |
| 응답 시간 0.1 ms 미만 |
| 내충격 100 g 이상 |
Technical Specification (5V, 25℃)
| Name | Unit | Value |
|---|---|---|
| Meas. Range | kPa | ±50 |
| Over Load | kPa | ±75 |
| Non-linearity | %FS | <0.5 |
| Response Freq. | kHz | DC-10 |
| Offset | mV | <5 |
| Warm Up | ms | <50 |
| Excitation Voltage | VDC | 5 |
| Power Current | mA | <10 |
| Anti-Shock | g | >100 |
| Isolation | MΩ | >100 |
| Operation Temp. | ℃ | -20~70 |
| Storage Temp. | ℃ | -40~125 |
| Case Material | / | Stainless Steel |
| Weight | grams | 2.5 |
| Dimension | mm | 20.8×11.0 |
Default Cable Length 8m;
Connector and ID as required.
Other mounting screws are optional.

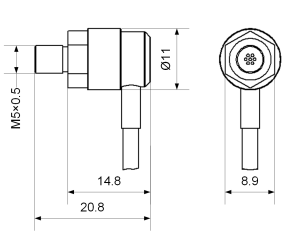

Drawing Reference
Wire Assignment
| Color | Signal |
|---|---|
| Red | Excitation+ |
| Black | Excitation- |
| White | Signal- |
| Green | Signal+ |
| Shield | Connector Case |

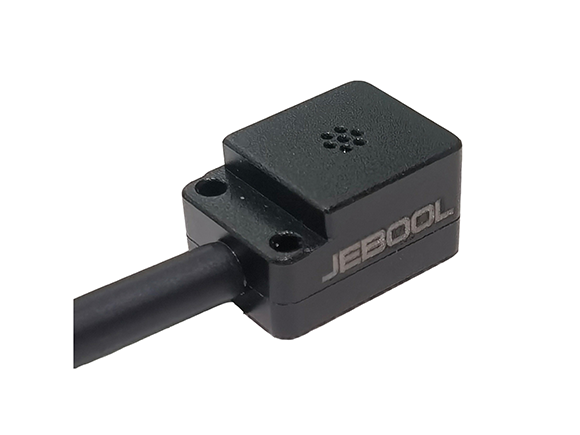

03 | DP50K Pressure Sensor
압력 측정 센서 DP50K
주변 온도가 0인 압전 저항 효과를 기반으로 하는 압력 센서 DP50K에는 풀 브리지 회로가 포함되어 있습니다. 서로 다른 기압을 측정하여 저항이 변경되고, 저항 차이에 따라 전압 신호가 변환될 수 있습니다. 합리적인 MEMS 프로세스는 센서의 선형성 성능과 안정성을 향상시킵니다. 센서에는 기본 길이 8m의 내마모성 케이블이 포함되어 있습니다. LEMO 커넥터 및 Dallas ID는 선택 사항입니다.
주요 특징
| 측면 충돌시험 중 동적 공기 게이지 압력 측정에 적합 |
| 소형으로 장착이 쉬움 |
| 측정 범위 50 kPa, 과부하 150% |
| 응답 시간 0.1 ms 미만 |
| 내충격 100 g 이상 |
Technical Specification (5V, 25℃)
| Name | Unit | Value |
|---|---|---|
| Meas. Range | kPa | ±50 |
| Over Load | kPa | ±75 |
| Non-linearity | %FS | <0.5 |
| Response Freq. | kHz | DC-10 |
| Offset | mV | <5 |
| Warm Up | ms | <50 |
| Excitation Voltage | VDC | 5 |
| Power Current | mA | <10 |
| Anti-Shock | g | >100 |
| Isolation | MΩ | >100 |
| Operation Temp. | ℃ | -20~70 |
| Storage Temp. | ℃ | -40~125 |
| Case Material | / | Al. Alloy |
| Weight | grams | ≤3 |
| Dimension | mm | 14×10×7.5 |
Default Cable Length 8m;
Connector and ID as required.

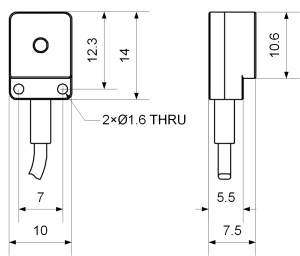

Drawing Reference
Wire Assignment
| Color | Signal |
|---|---|
| Red | Excitation+ |
| Black | Excitation- |
| White | Signal- |
| Green | Signal+ |
| Shield | Connector Case |

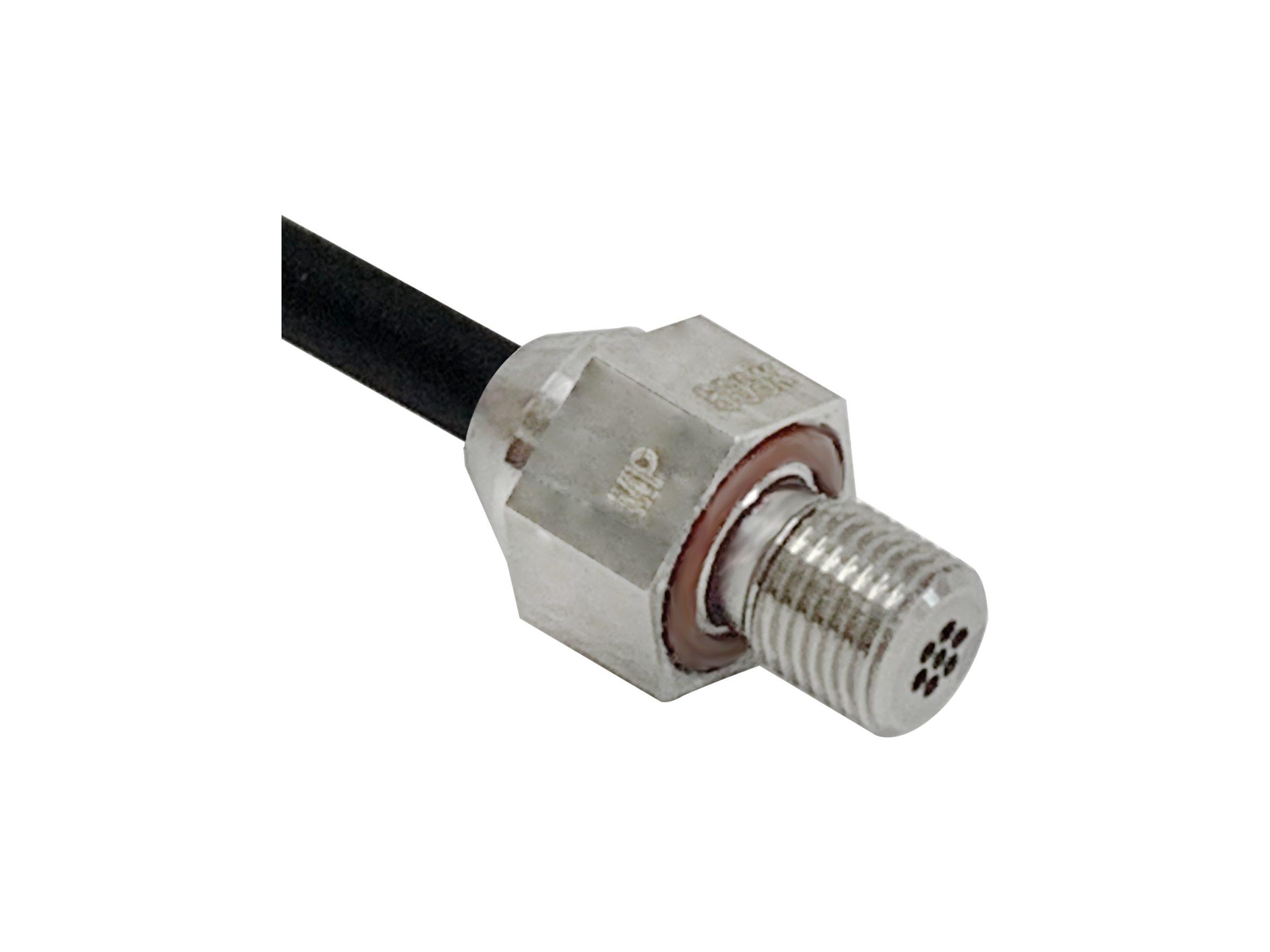

04 | MP500K Pressure Sensor
압력 측정 센서 MP500K
압전 저항 효과를 기반으로 하는 압력 센서 MP500K에는 풀 브리지 회로가 포함되어 있습니다. 측정 공기압의 차이로 인해 저항이 변경되고, 저항 차이에 따라 전압 신호가 변환될 수 있습니다. 합리적인 MEMS 프로세스는 센서의 우수한 선형성 성능과 안정성을 보장합니다. 센서에는 기본 길이 8m의 내마모성 케이블이 포함되어 있습니다. LEMO 커넥터와 Dallas ID는 선택 사항입니다.
주요 특징
| 동적 공기 게이지 압력 측정에 적합 |
| 소형, M5×0.5 장착 |
| 측정 범위 절대압 500 kPa |
| 응답 시간 20 μs 이하 |
| 내충격 100 g 이상 |
Technical Specification (5V, 25℃)
| Name | Unit | Value |
|---|---|---|
| Meas. Range | kPa | 500 |
| Over Load | kPa | 750 |
| Non-linearity | %FS | ≤±0.5 |
| Response Freq. | kHz | DC-50 |
| Offset | mV | <50 |
| Span signal | mV | 75~125 |
| Warm Up | ms | <50 |
| Excitation Voltage | VDC | 5 |
| Power Current | mA | <10 |
| Anti-Shock | g | >100 |
| Isolation | MΩ | >100 |
| Operation Temp. | ℃ | -20~70 |
| Storage Temp. | ℃ | -40~125 |
| Case Material | / | Stainless Steel |
| Weight | grams | 2.0 |
| Dimension | mm | 9.1×14.0 |
Default Cable Length 8m;
Connector and ID as required;
Other mounting screws are optional.
Drawing Reference
Wire Assignment
| Color | Signal |
|---|---|
| Red | Excitation+ |
| Black | Excitation- |
| White | Signal- |
| Green | Signal+ |
| Shield | Connector Case |
