전압 센서

전압 센서

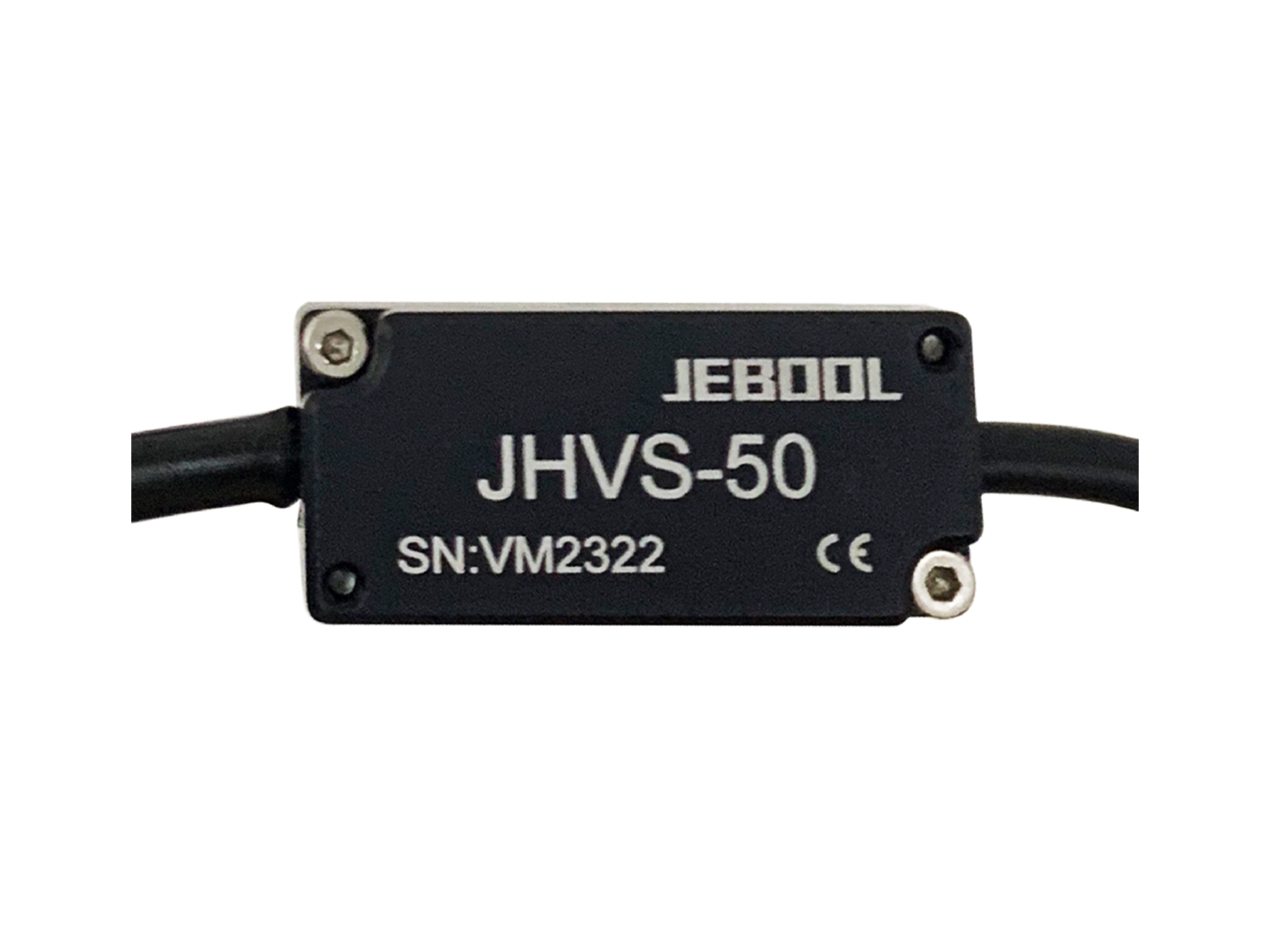

High Voltage Sensor

전압 측정 센서 JHVS-50은 충돌시험 중 차량 배터리 전압과 저전압 전기 장비의 상태를 실시간으로 모니터링하는 센서입니다. 매우 낮은 온도 드리프트와 고정밀 회로를 적용해 0.1 %FS 미만의 오차와 20 kHz 이상의 신호 대역폭을 제공합니다. 기본 측정 범위는 ±50 V이며, 100 V 미만에서 다른 범위로 맞춤 구성할 수 있습니다. 전원과 신호가 모두 절연되어 있고 1500 V 절연 및 단락 보호 기능을 갖췄으며, CE 인증을 받았습니다.

문의하기

제품 특징



01  |  JHVS-50 High Voltage Sensor

전압 측정 센서 JHVS-50

전압 센서 JHVS-50은 차량의 배터리 전압 측정과 저전압 전기 장비의 충돌 테스트 중 실시간 상태 모니터링을 구현하는 데 사용됩니다. 센서는 매우 낮은 온도 드리프트와 고정밀 회로를 사용합니다. 기본 범위는 ±50V이며, 다른 범위는 사용자 정의할 수 있습니다(100V 미만). 센서는 작은 크기와 전원 및 신호의 모든 절연으로 안정적인 단락 보호 조치를 갖추고 있습니다.

주요 특징

모든 전압 모니터링에 적용
측정 범위 ±50 V (기본)
오차 0.1 %FS 미만
신호 대역폭 20 kHz 초과
CE 인증
1500 V 절연 및 단락 보호
JHVS-50 데이터시트 다운로드 (PDF)

Technical Specification (5V, 25℃)

NameUnitValue
RangeV±50
Over rangeV±80
SensitivitymV/V25
Non-linearity%<0.05
Hysteresis%<0.03
OffsetmV<±5
Responseμs<10
Power5V (Active Sensor)
ConsumptionmA<20
Opera. Temp.℃-20~85
Store Temp.℃-40~125
Material/Al. Alloy
Weightgrams7
Dimensionmm36×16×14

Wire length default 8m.

The connector and ID as required.

Wires Defines

Signal side (connect to DAS)

ColorSignal
RedPower+
BlackPower-
GreenSignal+
WhiteSignal-

Measurement side (connect to DAS)
