제품 특징
01 | AC-100 Accelerometer Sensor

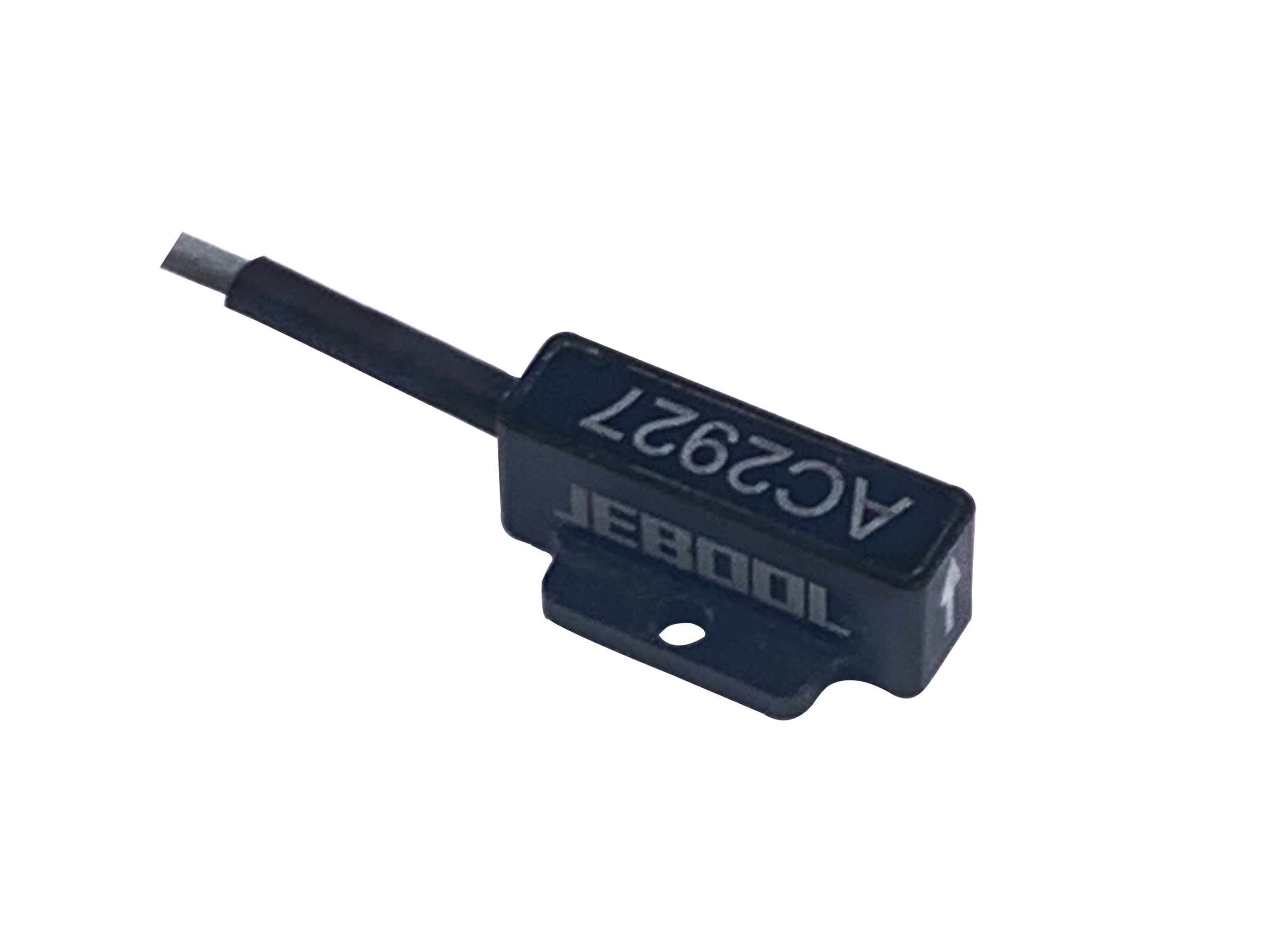

단일 축 가속도 센서 AC-100
AC-100은 MEMS 기반의 단일 축 가속도계로, 매우 낮은 노이즈를 자랑합니다. 이 센서는 매우 높은 측정 반복성을 제공합니다. 안정적인 정확도를 위해 내부 LDO(저전압 드롭아웃 레귤레이터)를 포함하고 있어 센서의 전력 소모를 줄입니다. 신호 출력을 개선하기 위해 RC 디커플 저역 통과 필터가 통합되어 있습니다. 기본 8m 길이의 내마모성 케이블을 포함하며, LEMO 커넥터와 Dallas ID는 옵션으로 제공됩니다.
주요 특징
 | 피에조 저항형(Piezo-resistive) 가속도계, 측정 범위 ±100 g |
| 매우 낮은 소비 전류 2 mA 미만 |
| 매우 낮은 노이즈 100 μg/√Hz 미만 |
| 주파수 응답 1500 Hz 이상 (5%) |
| 내충격 2000 g 이상 |
Technical Specification
| Name | Unit | Value |
|---|---|---|
| Range | g | ±100 |
| Excitation Voltage | V | 5 |
| Offset | mV | <25 |
| Sensitivity | mV/g | 18 |
| Frequency Response | Hz | 1500 (5%) 5000 (-3dB) |
| Non-Linearity | %FS | ≤±0.2 |
| Transverse Sensitivity | % | ≤1 |
| Noise Density | µg/√Hz | <100 |
| Current | mA | <2 |
| Thermal Sens. Shift | %/℃ | ±0.01 |
| Power on time | ms | <10 |
| Anti-Shock | g | >2000 |
| Output Impedance | Ω | <1 |
| Isolation Resistance | MΩ | >100 |
| Operation Temperature | ℃ | -40~120 |
| Case Materials | / | Al. Alloy |
| Weight (without cable) | grams | 2 |
| Dimension | mm | 16.2×10.2×6.0 |
Cable and Connector can be as required.

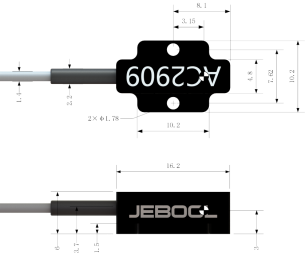

Dimension
Wire Define
| Color | Signal |
|---|---|
| Red | Excitation+, 5V |
| Black | Excitation-, GND |
| Green | Signal+ |
| White | Signal- |
| Shield | Connector Case |
Accessories: 2×#0-80×3/16 inch socket head cap screw; 2×#0 flat washers; 1×Allen wrench.
02 | ACT-010 Accelerometer Sensor

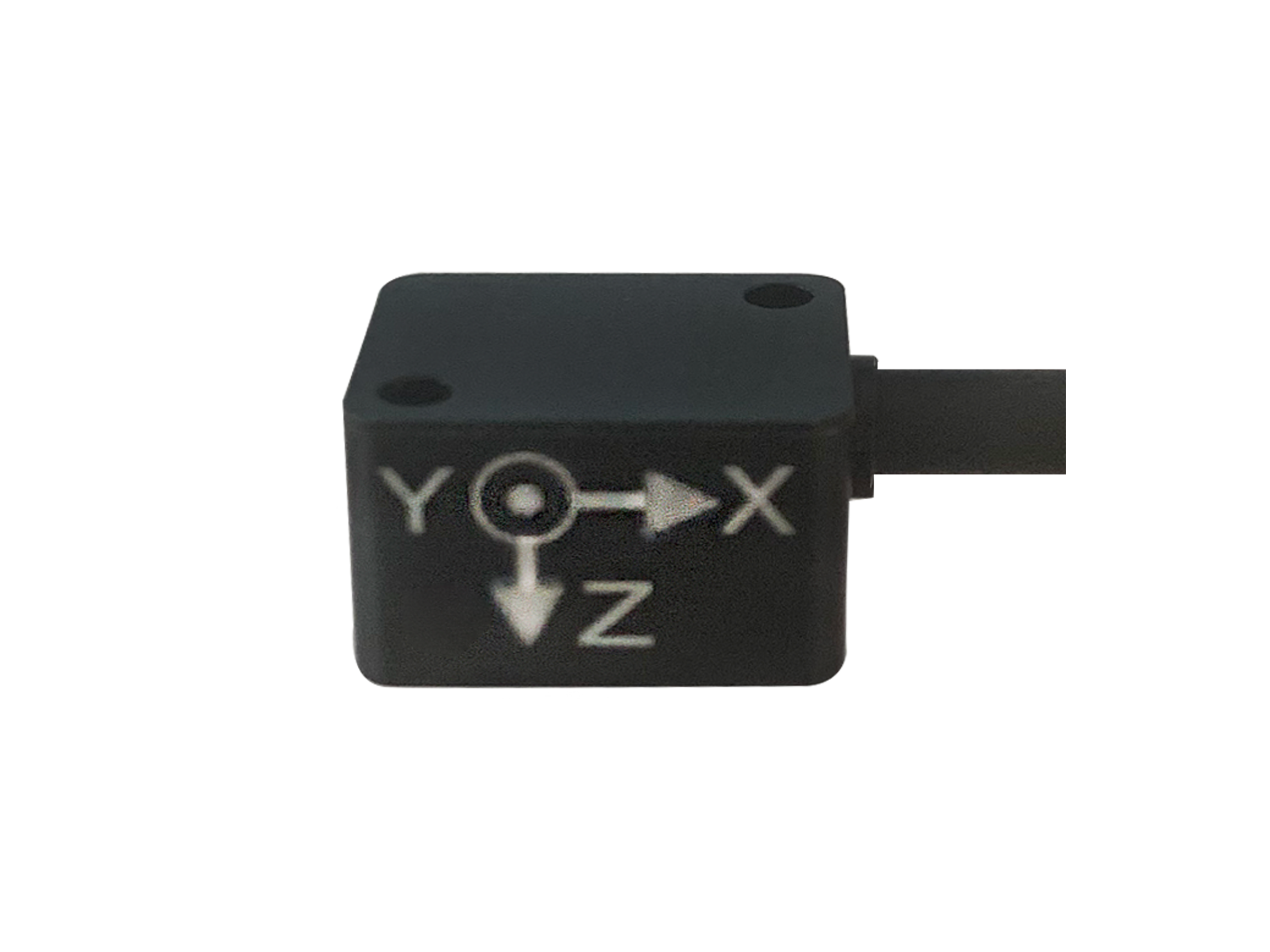

3축 가속도 센서 ACT-010
ACT-010은 MEMS 기반의 3축 가속도계로, 매우 낮은 노이즈를 자랑합니다. 이 센서는 매우 높은 측정 반복성을 제공합니다. 원리적으로 내부 LDO(저전압 드롭아웃 레귤레이터)를 포함하고 있어 안정적인 정확도를 제공하며 센서의 전력 소모를 줄입니다. 신호 출력을 개선하기 위해 1.5kHz (50%) 저역 통과 필터가 통합되어 있습니다. 기본 8m 길이의 내마모성 케이블을 포함하며, LEMO 커넥터와 Dallas ID는 옵션으로 제공됩니다.
주요 특징
| 3축 피에조 저항형(Piezo-resistive) 가속도계, 측정 범위 ±10 g |
| 매우 낮은 소비 전류 2 mA 미만 |
| 매우 낮은 노이즈 100 μg/√Hz 미만 |
| 주파수 응답 500 Hz 이상 (5%) |
| 내충격 2000 g 이상 |
Technical Specification (5V, 25℃)
| Name | Unit | Value |
|---|---|---|
| Range | g | ±10 |
| Excitation Voltage | V | 5 |
| Offset | mV | <±50 |
| Sensitivity | mV/g | 80 |
| Frequency Response | Hz | 500 (5%) |
| Non-Linearity | %FS | ≤±0.2 |
| Transverse Sensitivity | % | ≤1 |
| Noise Density | μg/√Hz | <100 |
| Current | mA | <2 |
| Thermal Sens. Shift | %/℃ | ±0.01 |
| Power on time | ms | <10 |
| Anti-Shock | g | >2000 |
| Output Impedance | kΩ | 30 |
| Isolation Resistance | MΩ | >100 |
| Operation Temperature | ℃ | -40~120 |
| Case Materials | / | Al. Alloy |
| Weight (without cable) | grams | 3.5 |
| Dimension | mm | 16.4×12.4×9 |
Cable and Connector can be as required.
Mounting Screws and Flat Washers are included.
Dimension
Wire Define
| Color | Signal |
|---|---|
| Red | Excitation+ |
| Black/Gray/Brown | Excitation- |
| Blue | Signal Y+ |
| White | Signal X+ |
| Yellow | Signal Z+ |
| Purple | Signal Temperature+ |
| Green | Not Connect |
| Orange | Signal- |
| Shield | Connector Case |
